2023年 8月の工場

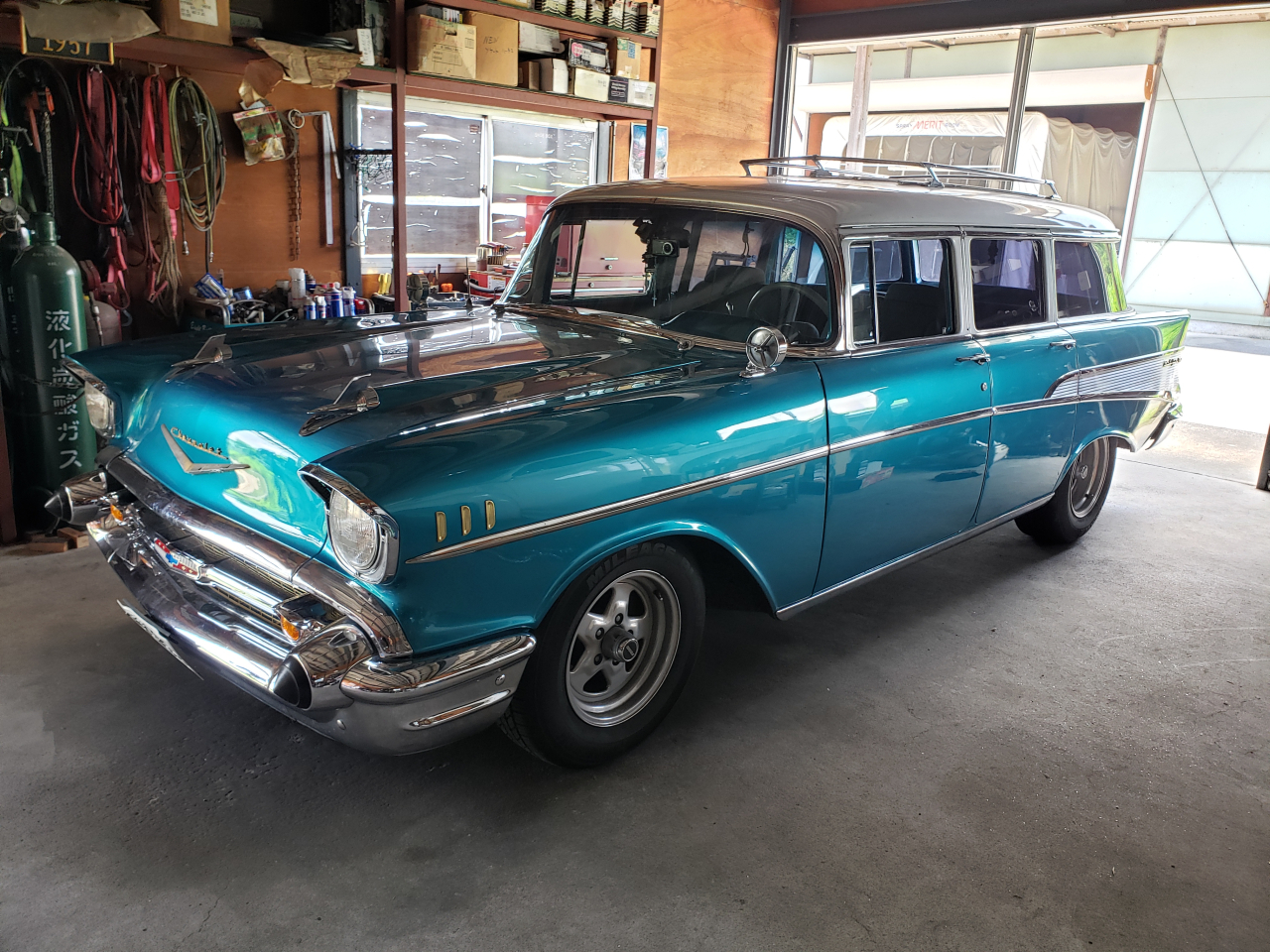

1957 BelAir 4Dr Wagon
今月は、この車の改善作業を紹介します。
ラジエターから冷却水が漏れていました。
構造上もラジエターコアサポートが切断されていて
強度不足と言う状態でした。
今回の作業内容
〇 コアサポート交換作業
○ ラジエター交換作業
○ A/Cコンデンサー交換作業
★ 不安要素が改善され、安心して走れますね！
作業工程

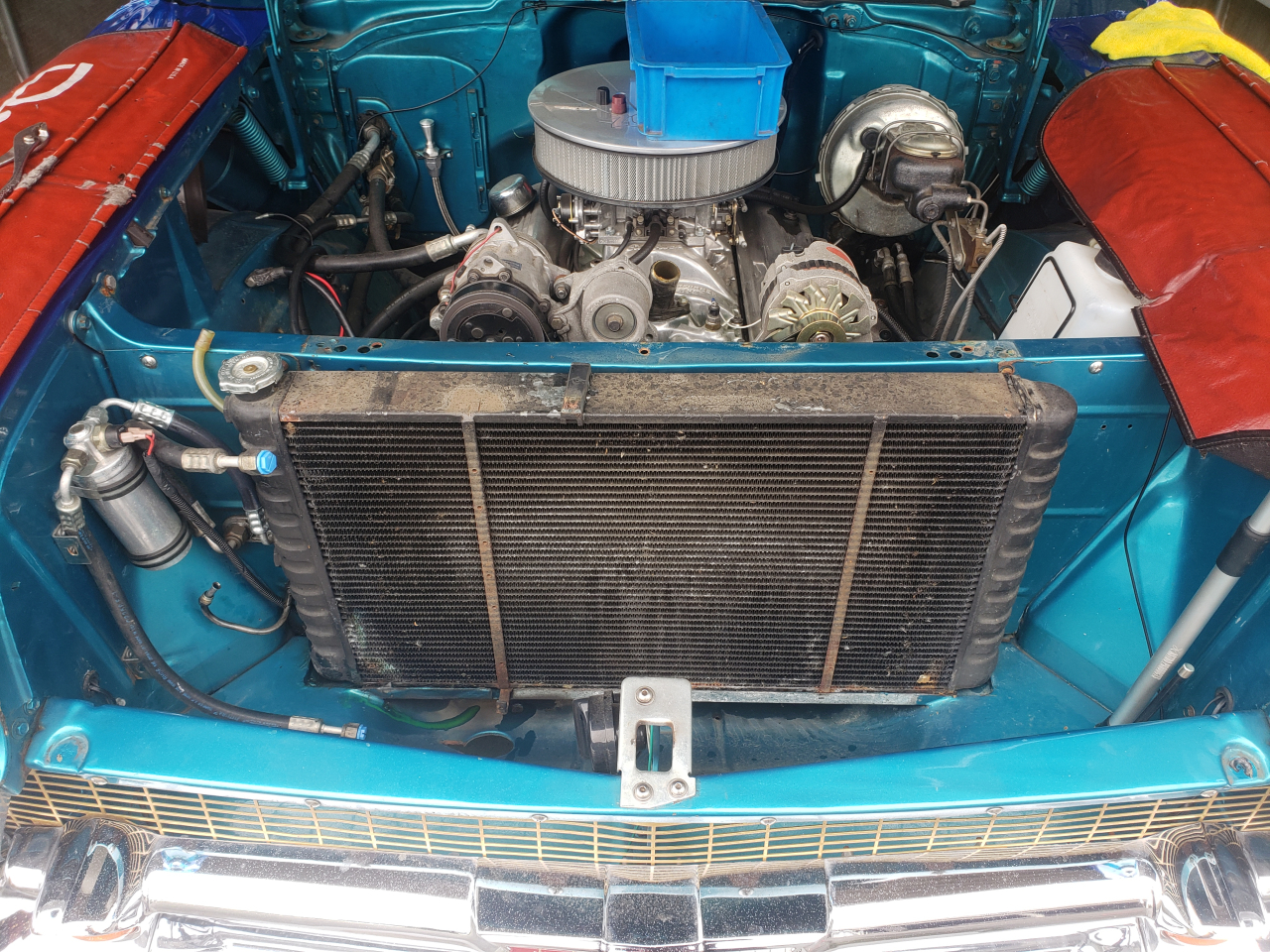

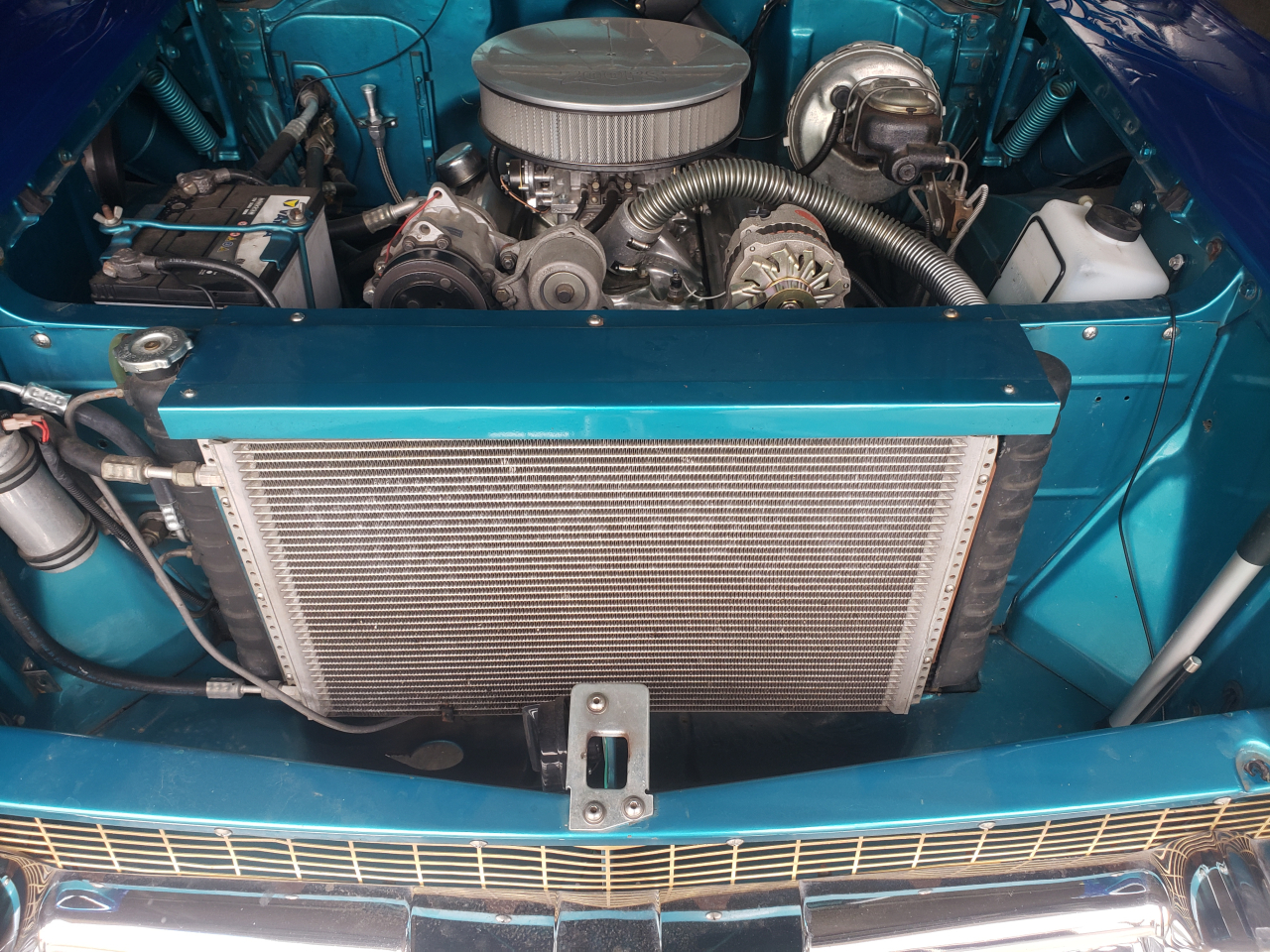

■ラジエター交換前
■ラジエター交換前

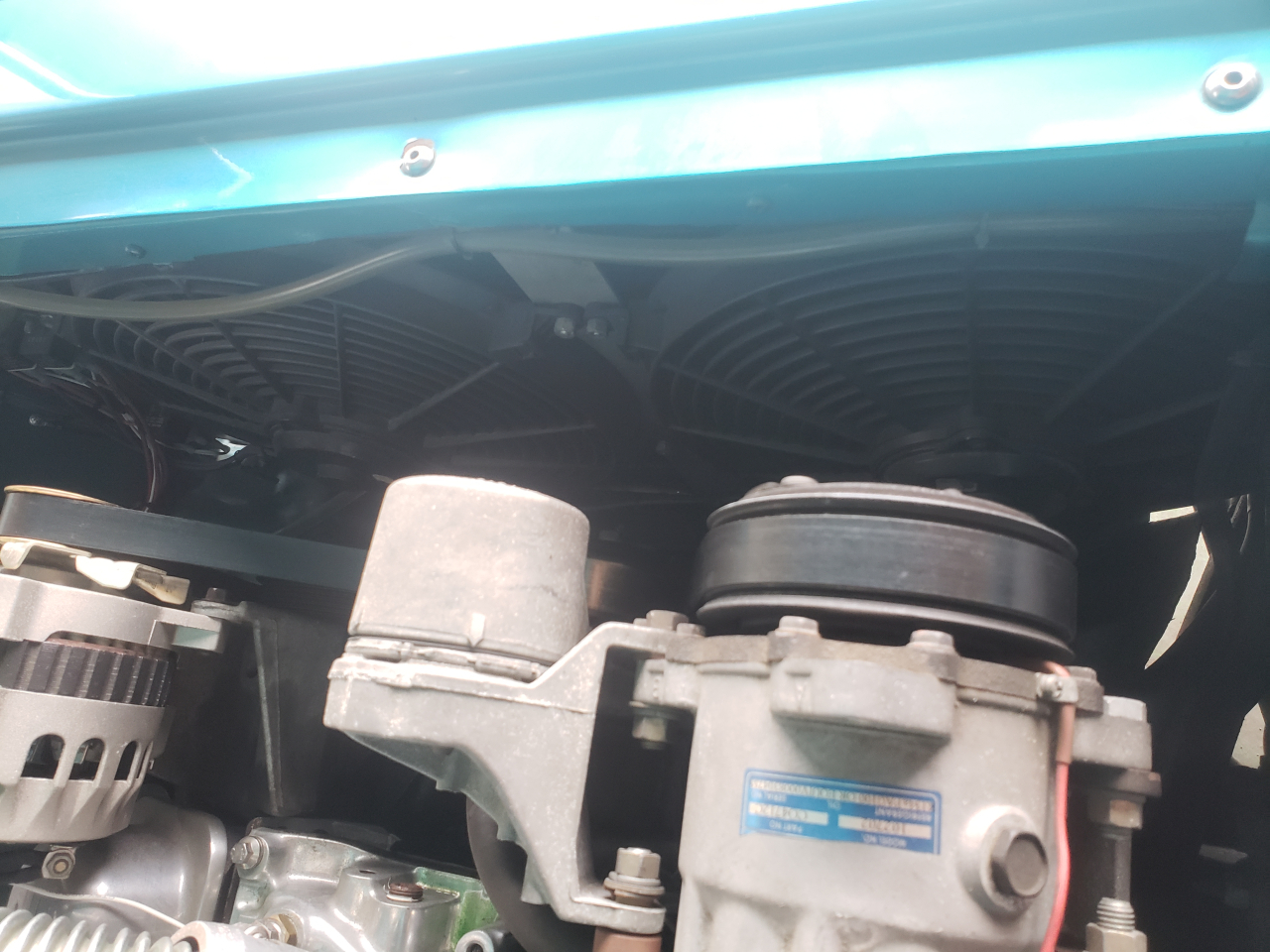

電動FANのみの冷却でした。
■ラジエター取外し作業中

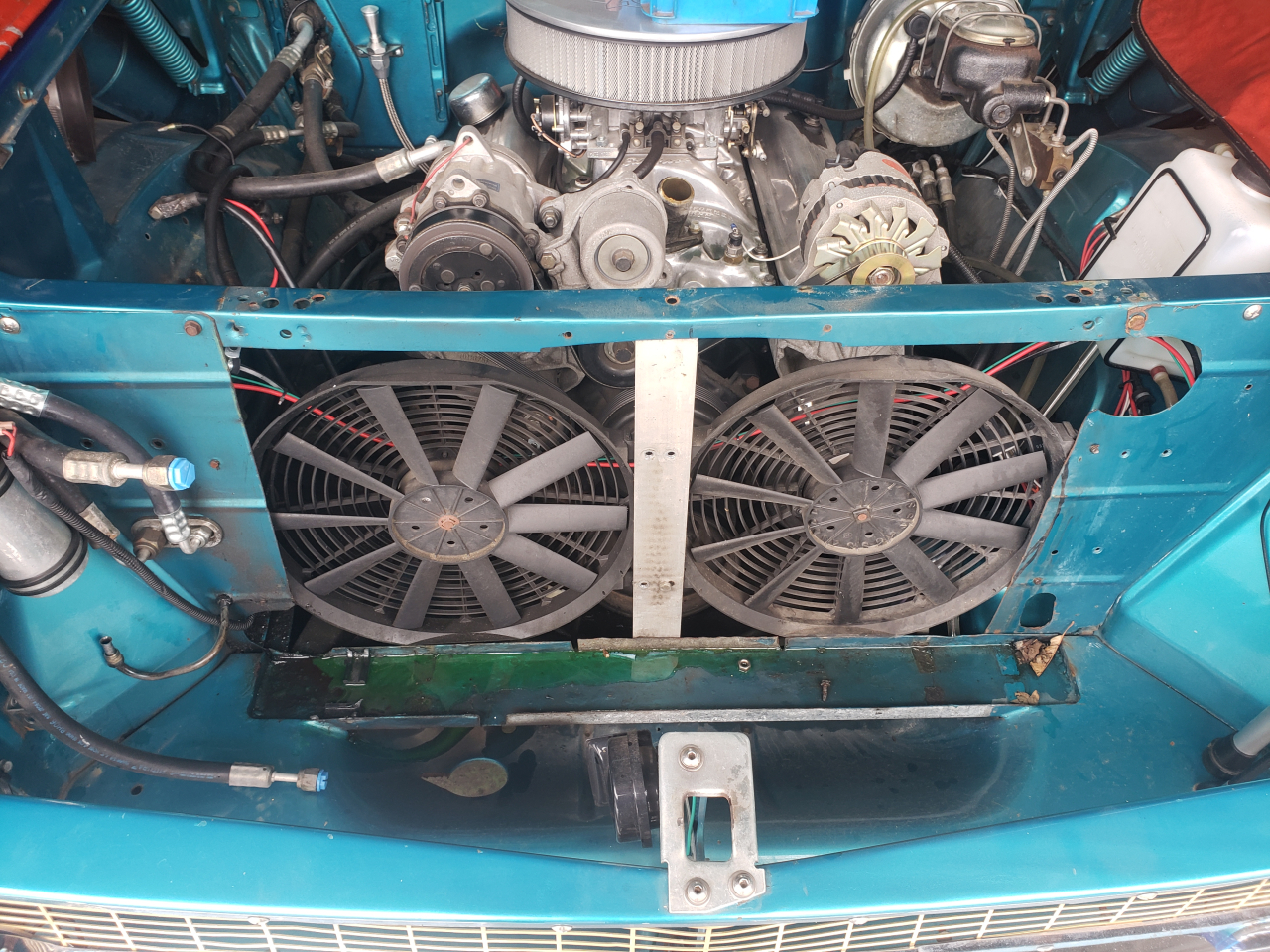

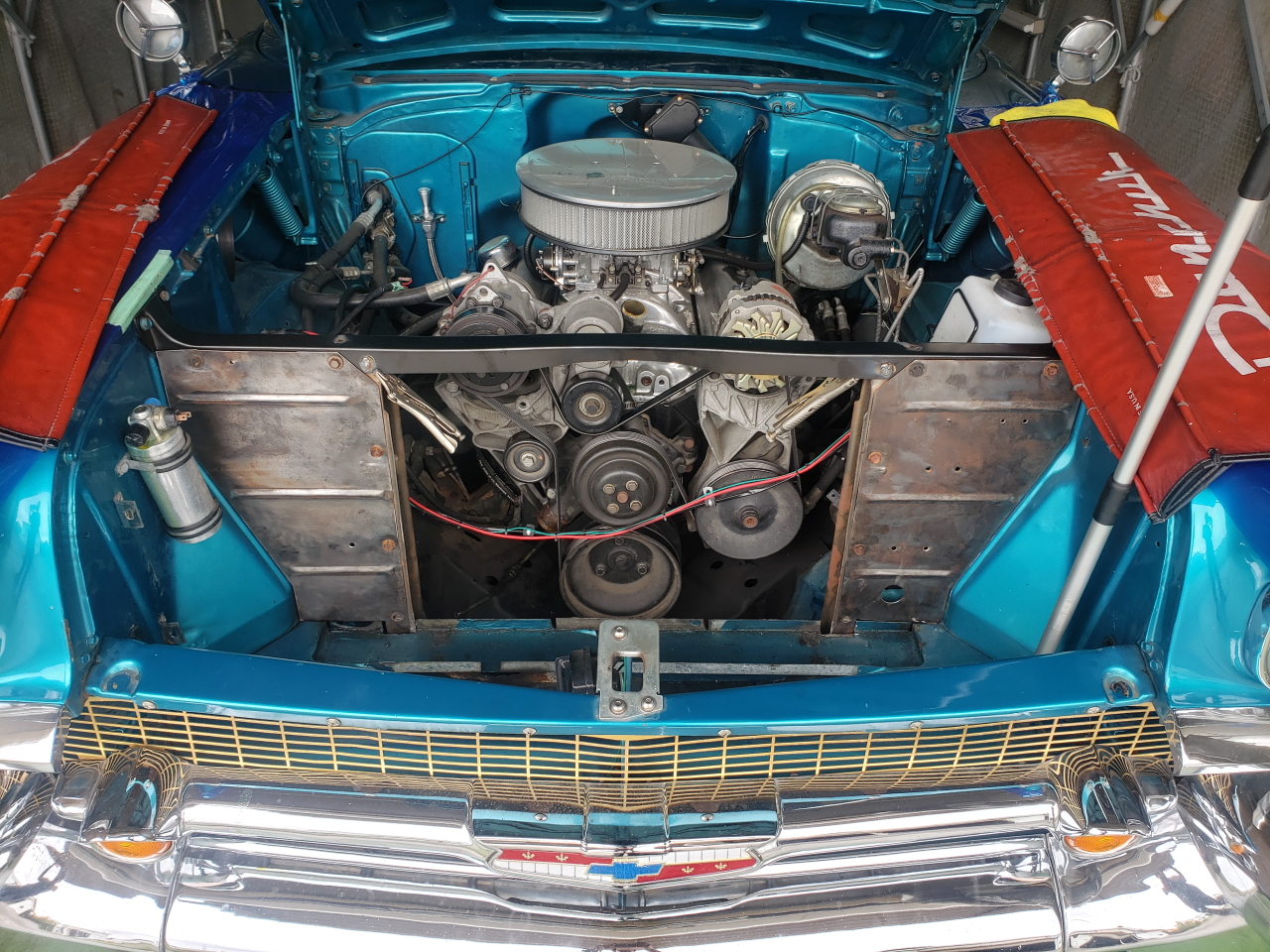

■ラジエター取外し完了

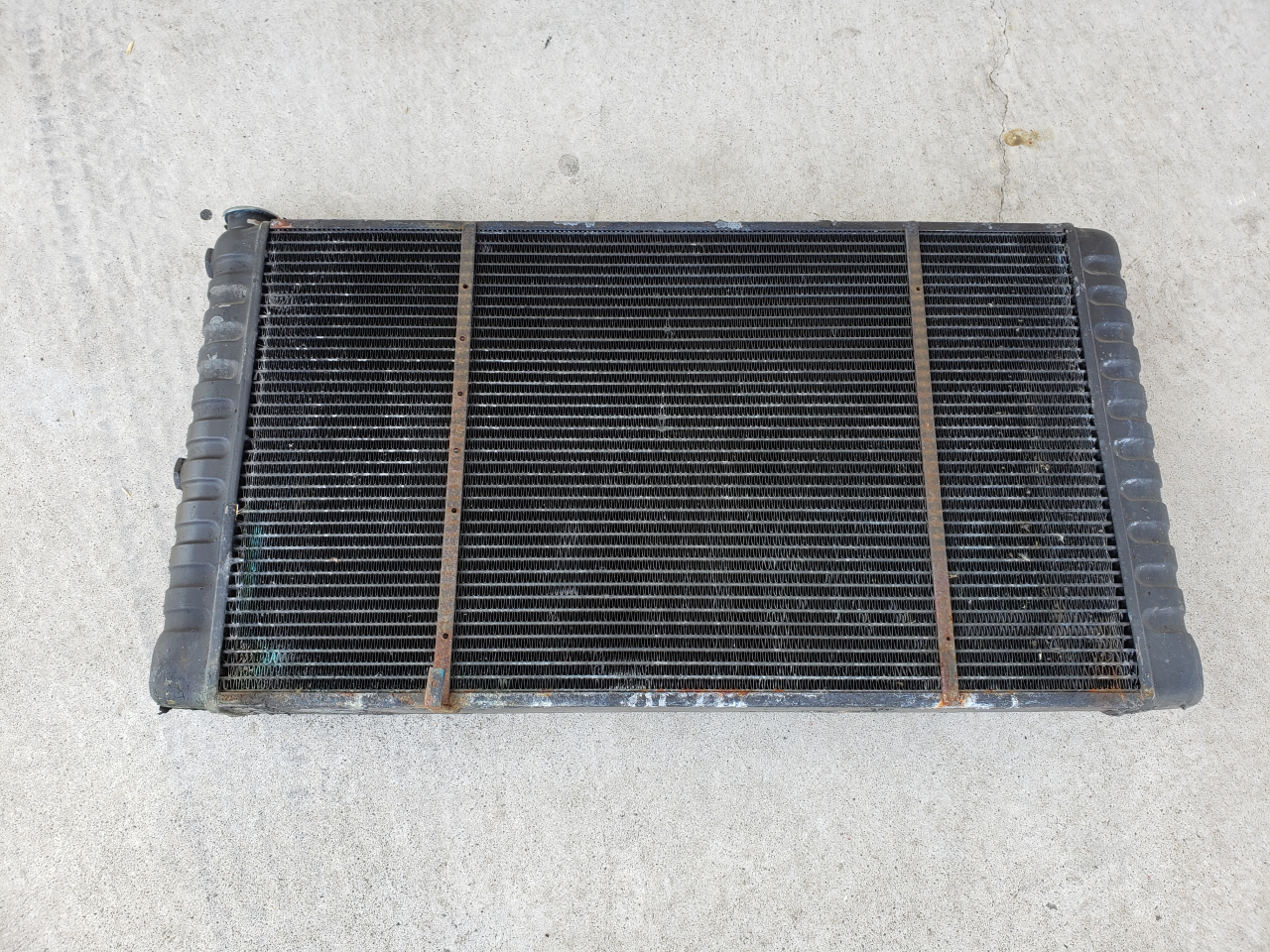

■ラジエター取外し完了
G BDYあたりのラジエターの流用です。
■ラジエター取外し完了

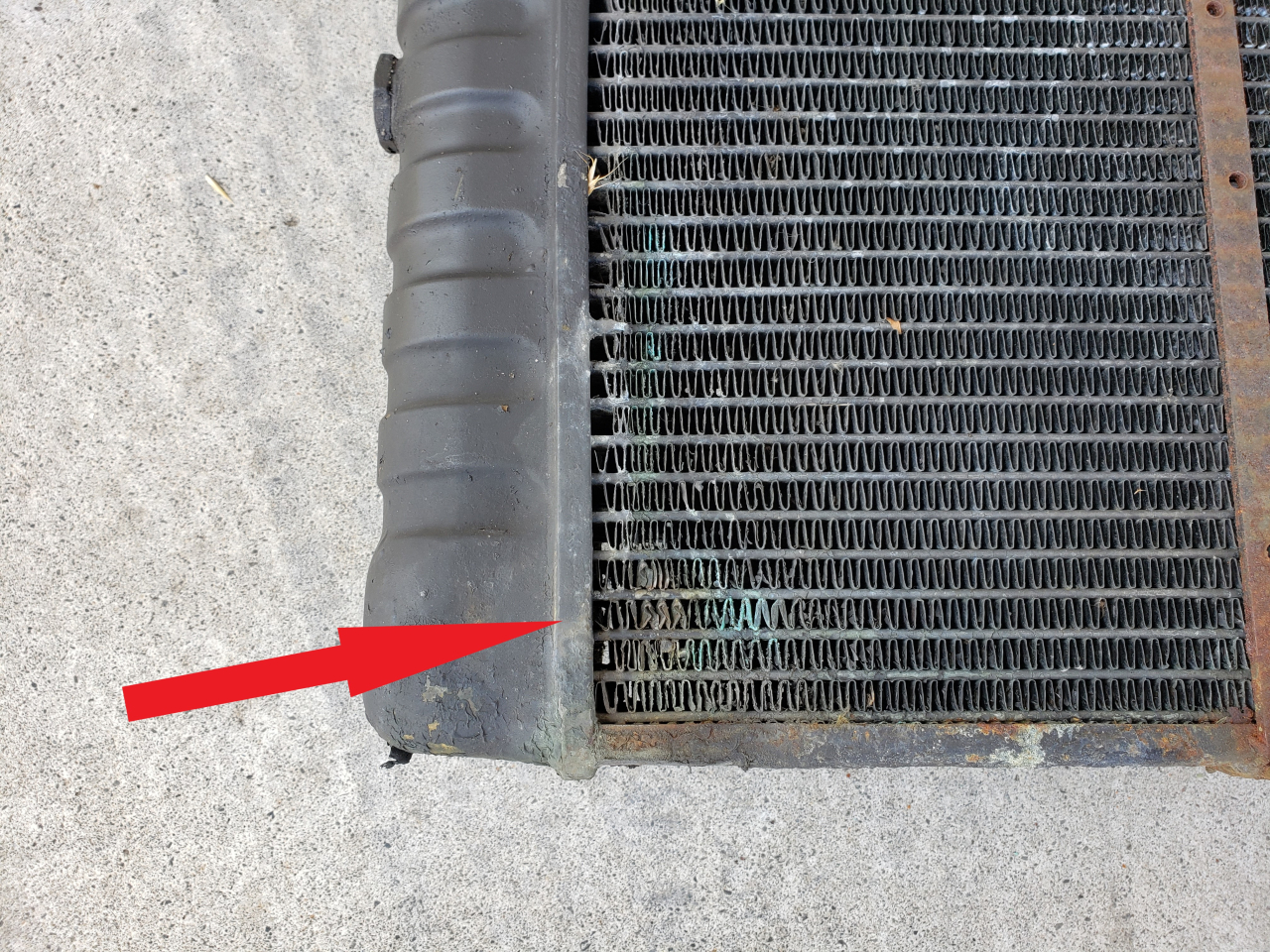

冷却水の漏れ跡です。

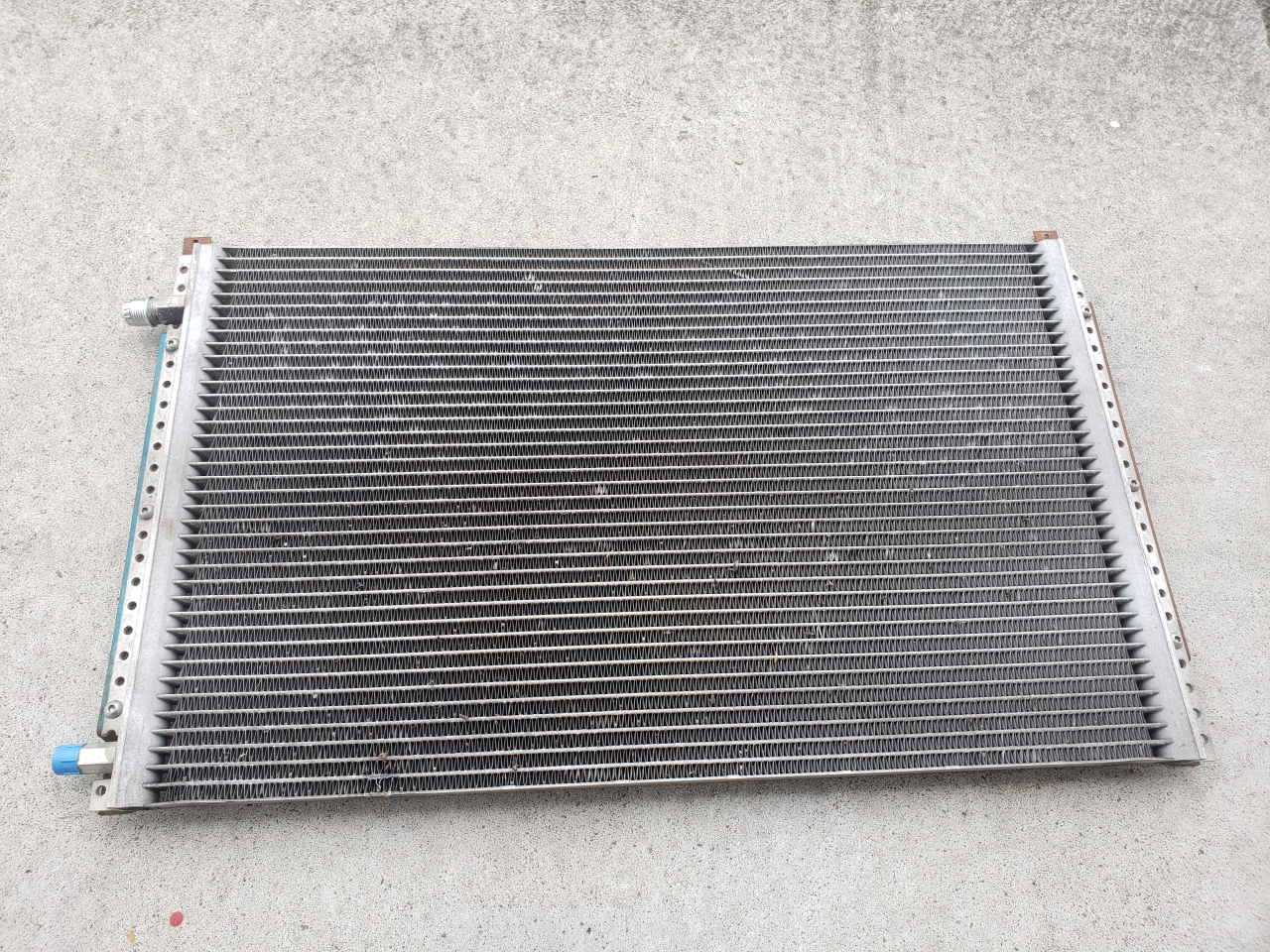

■A/Cコンデンサー取外し完了
■A/Cコンデンサー取外し完了
干渉跡が有り、今後心配なので交換します。
■ラジエターコアサポート取外し作業中

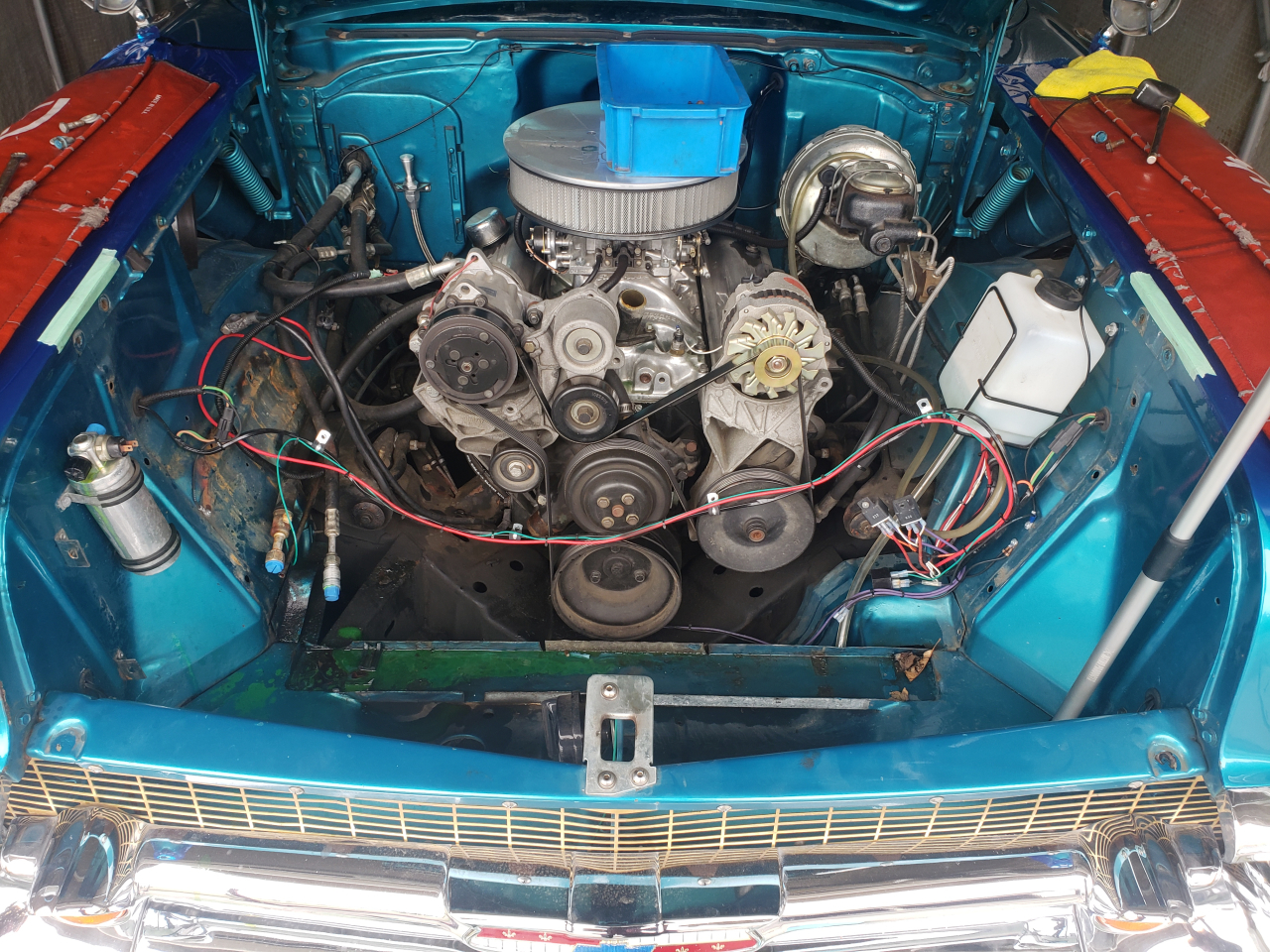

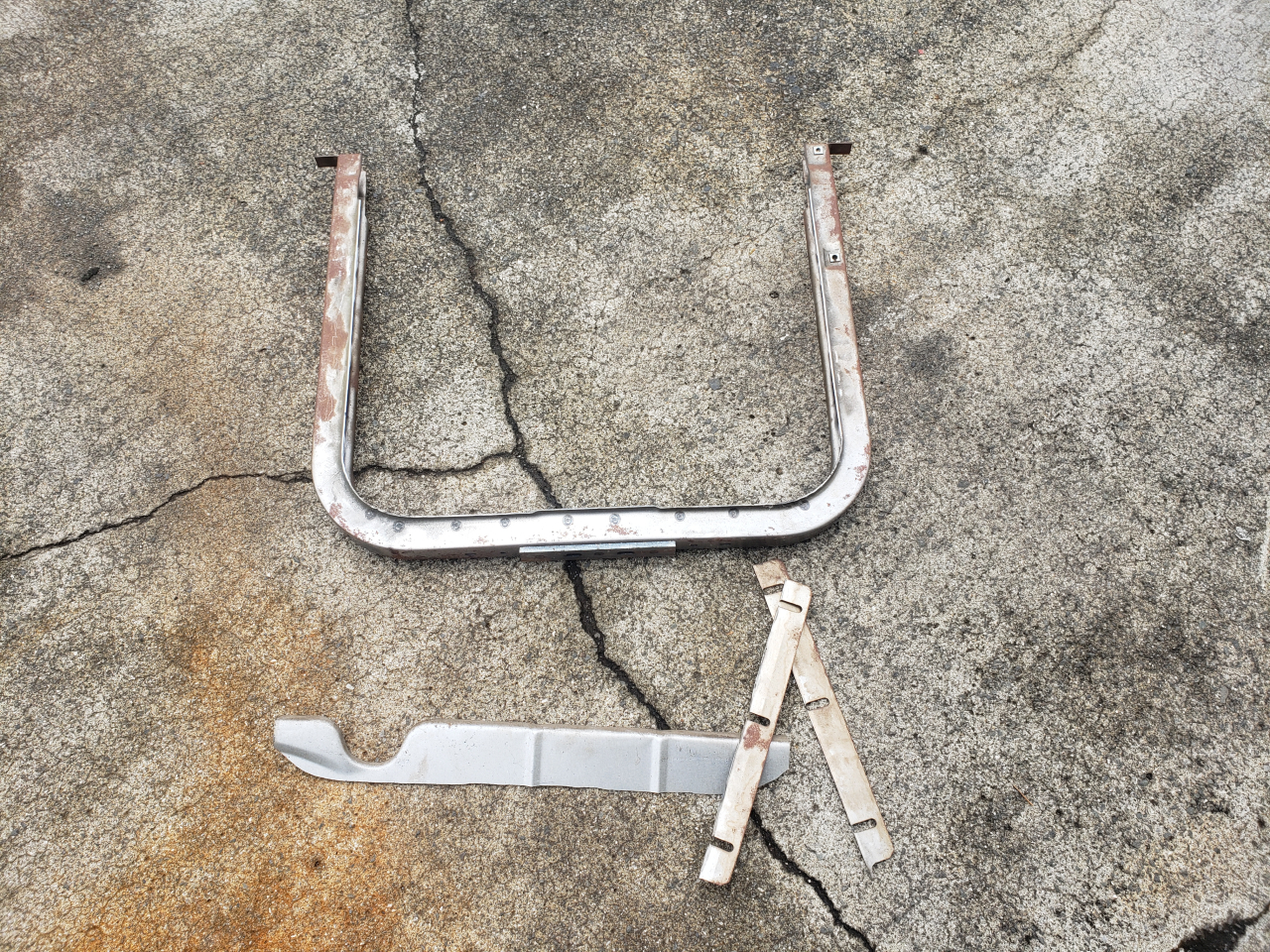

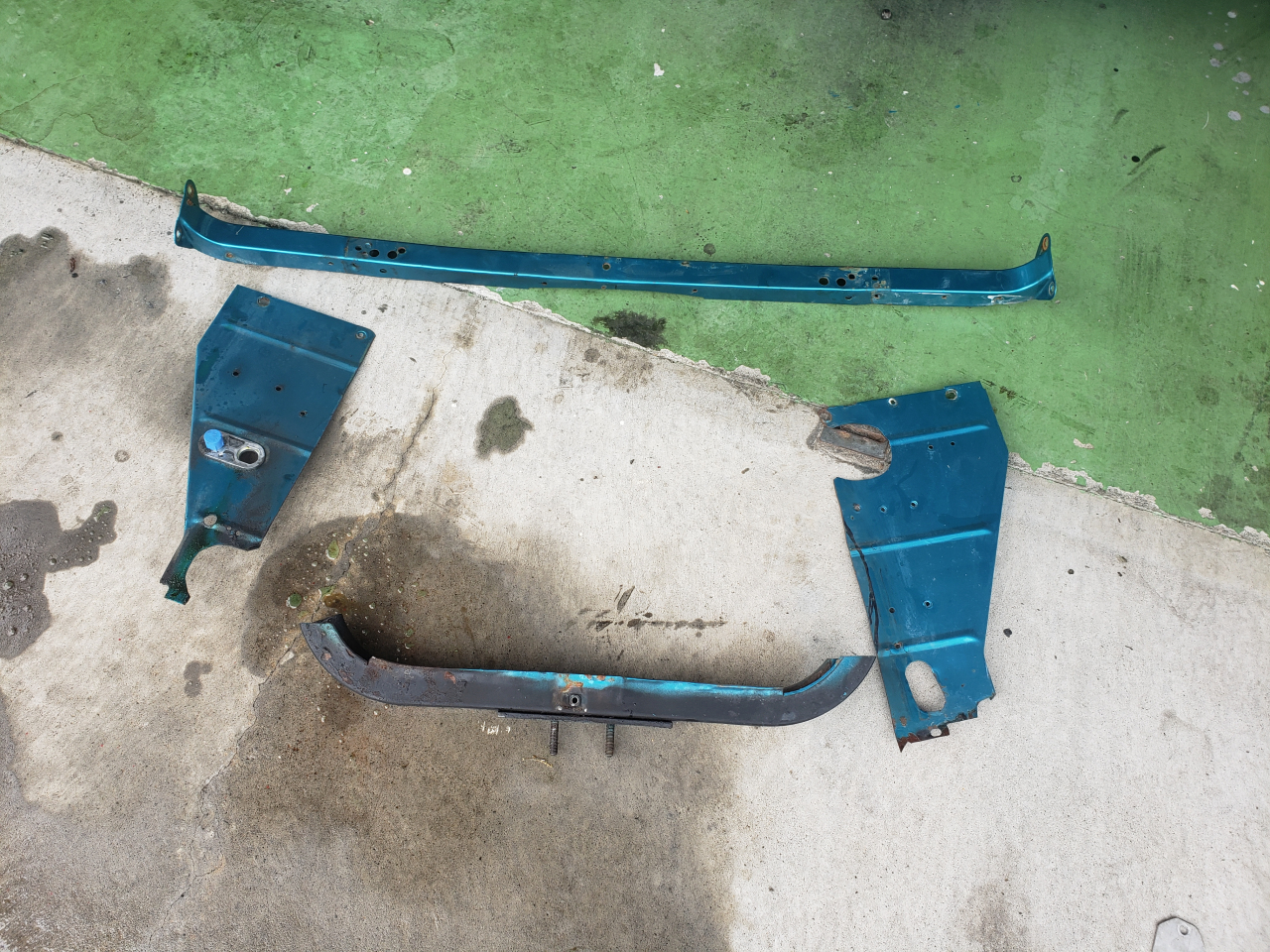

■ラジエターコアサポート取外し完了
柱となる部分が切断されていて強度不足です。

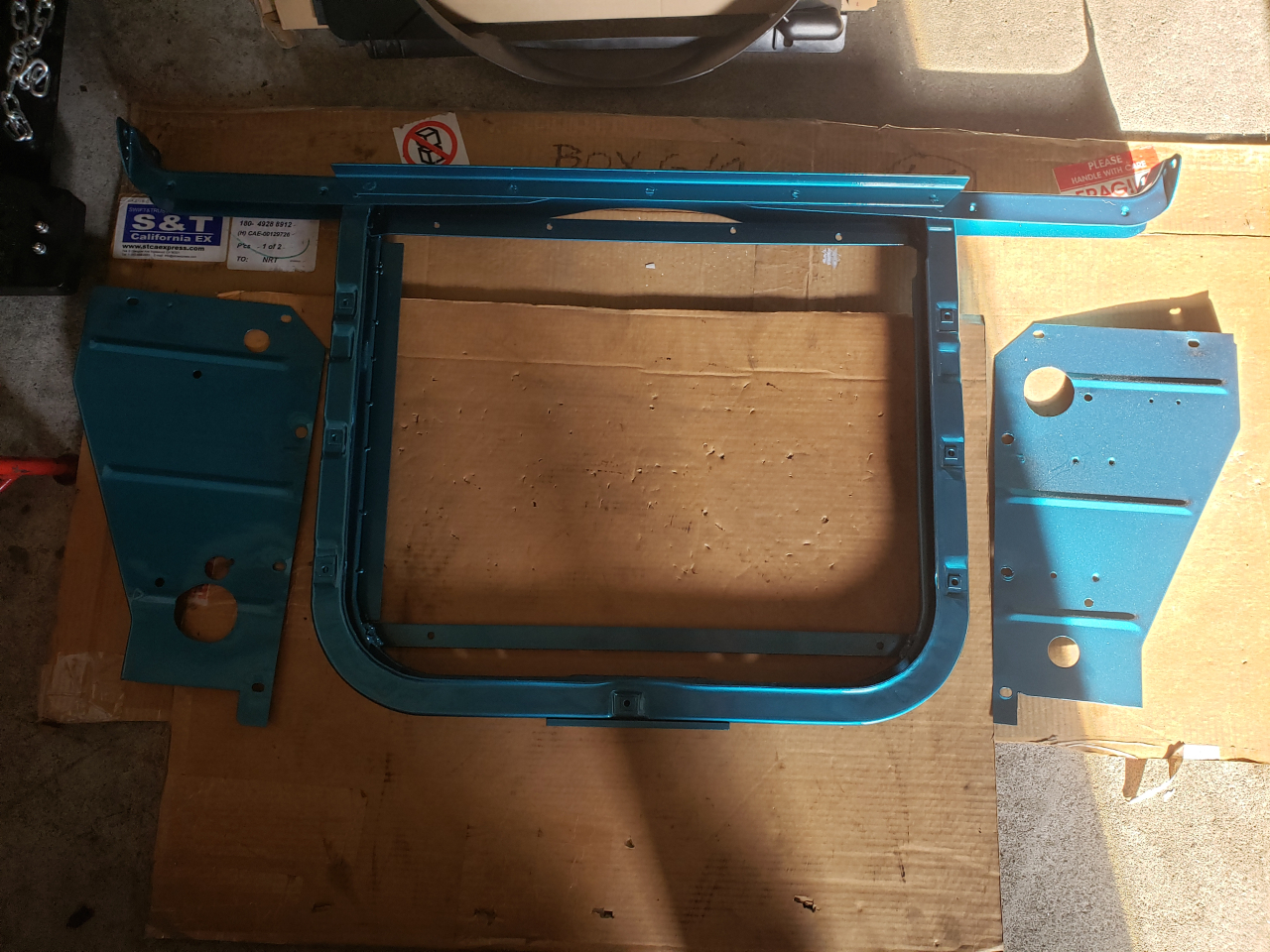

■NEWラジエターコアサポート
不要部を切断します。
■ラジエターコアサポート仮組み完了

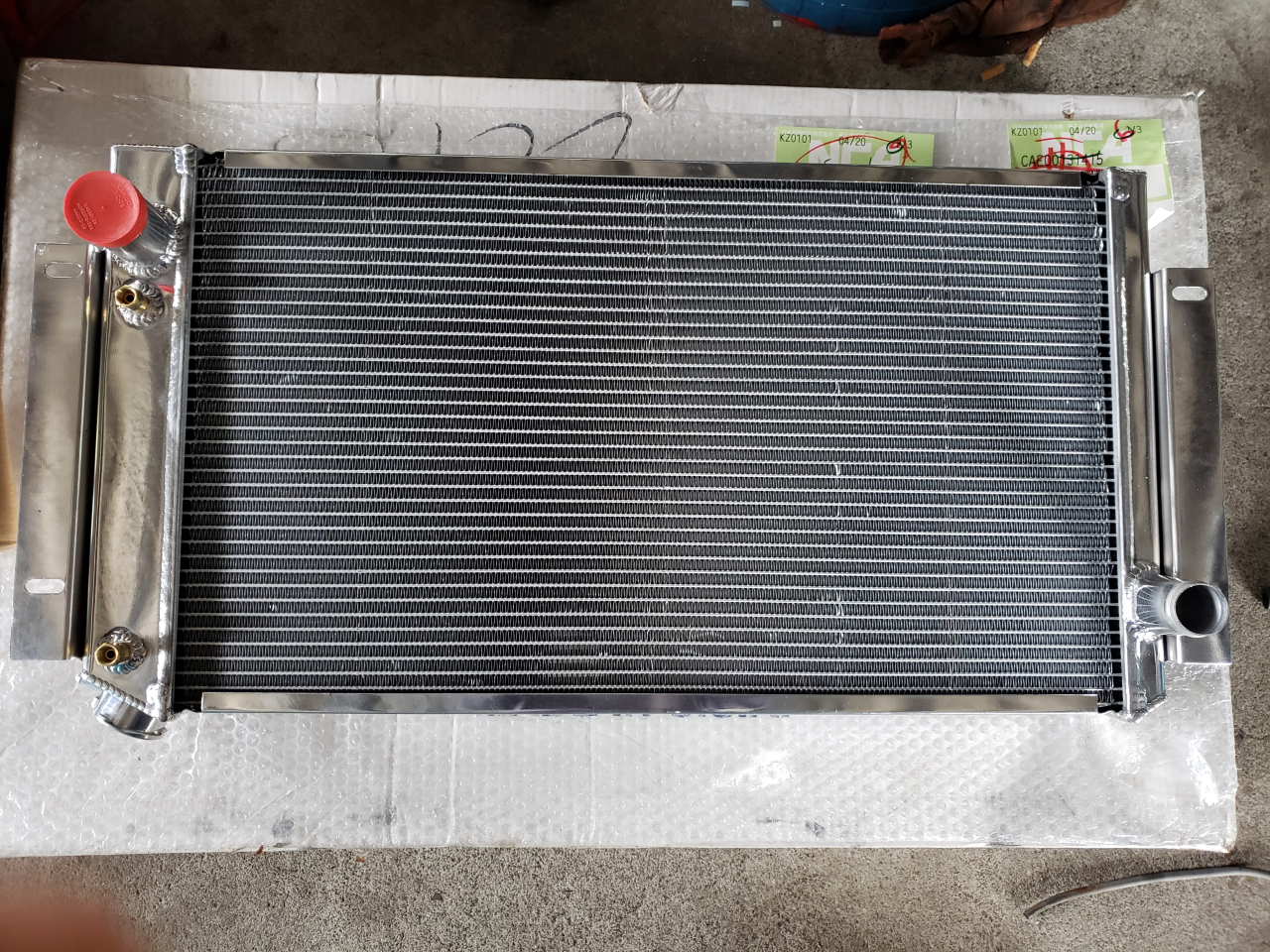

■NEWラジエター
■ラジエター仮組み作業中

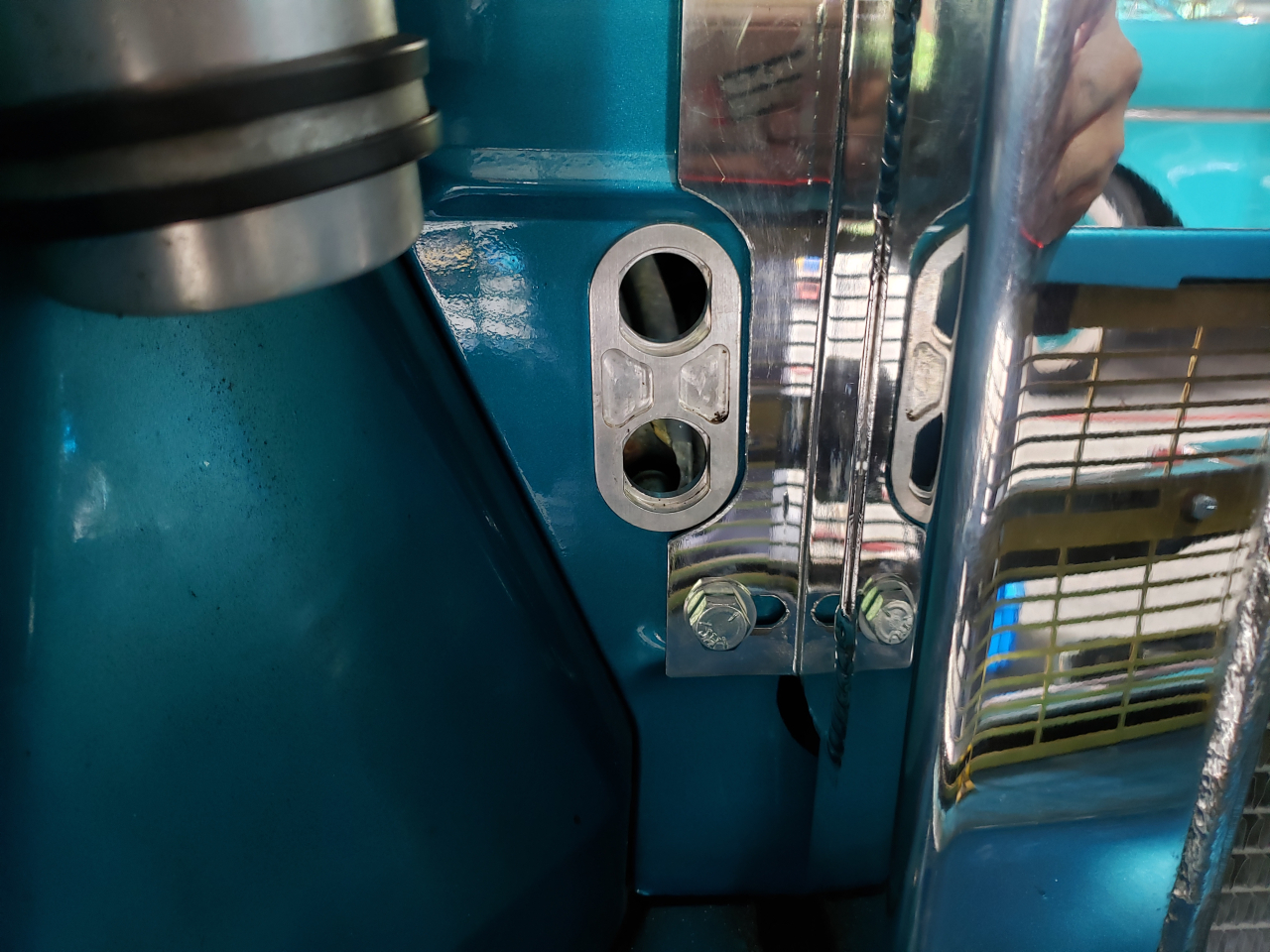

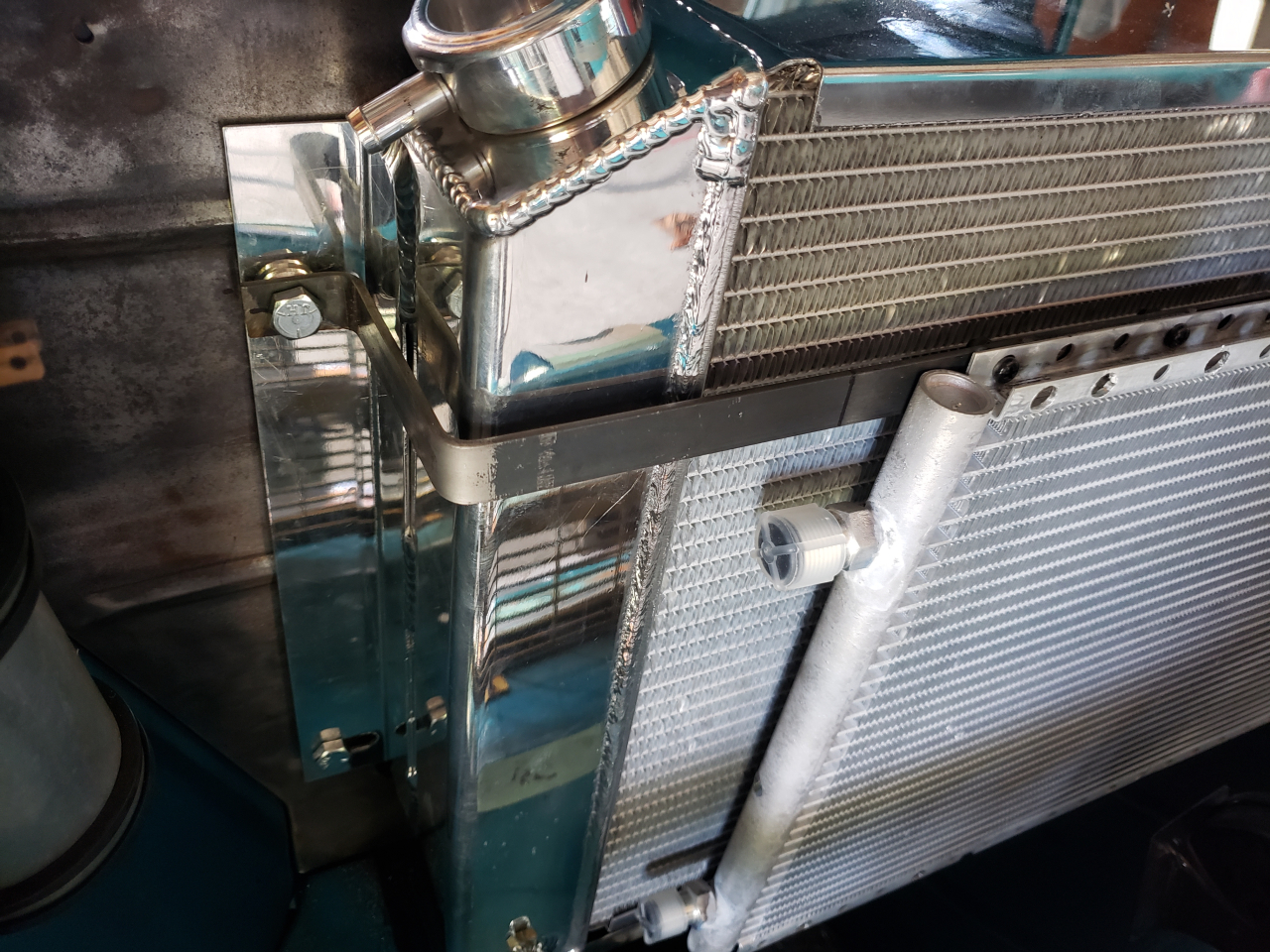

■A/Cコンデンサー ブラケット制作中
■ラジエターコアサポートペイント完了

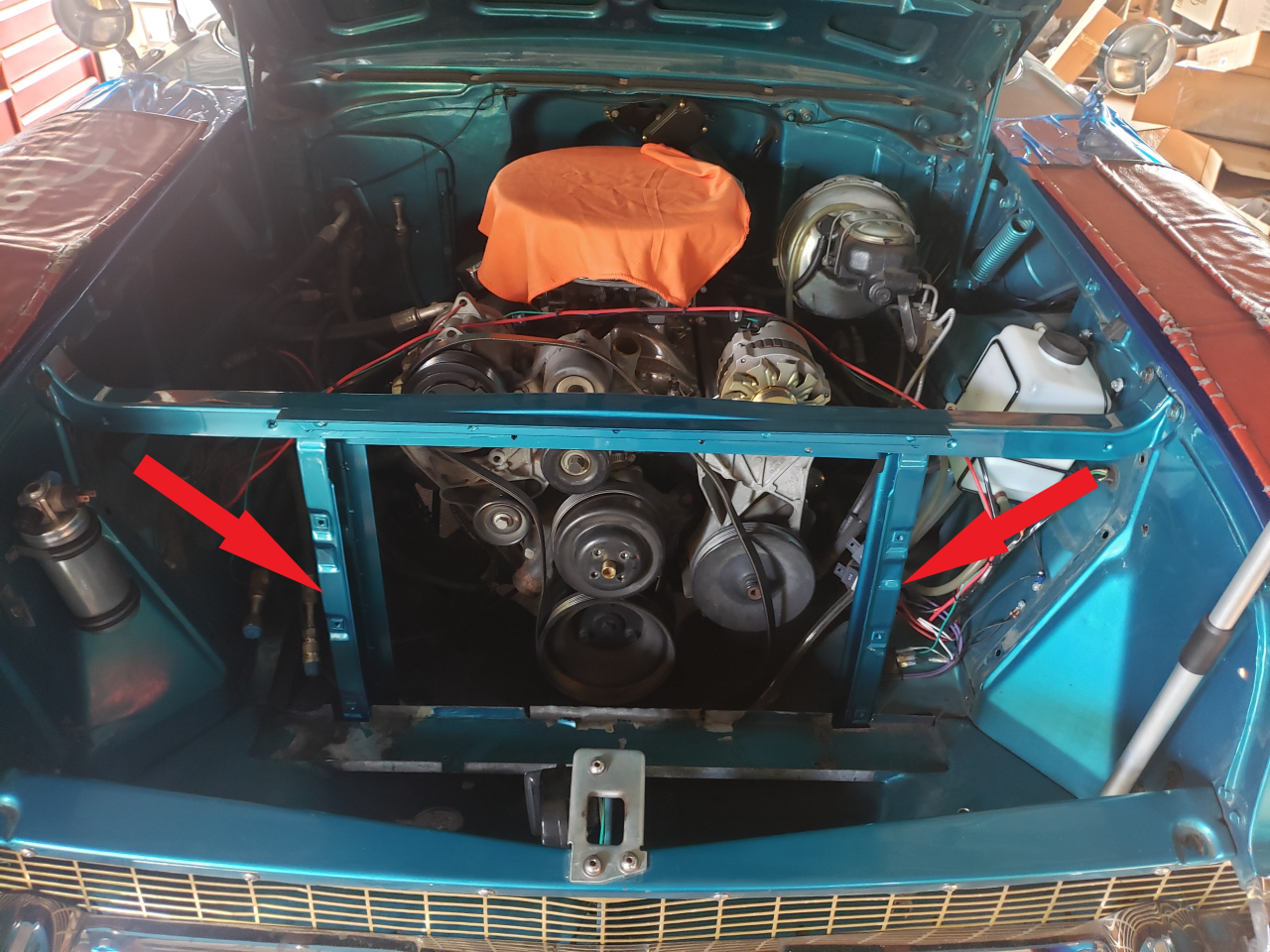

■ラジエターコアサポート取付完了
この柱が重要です。

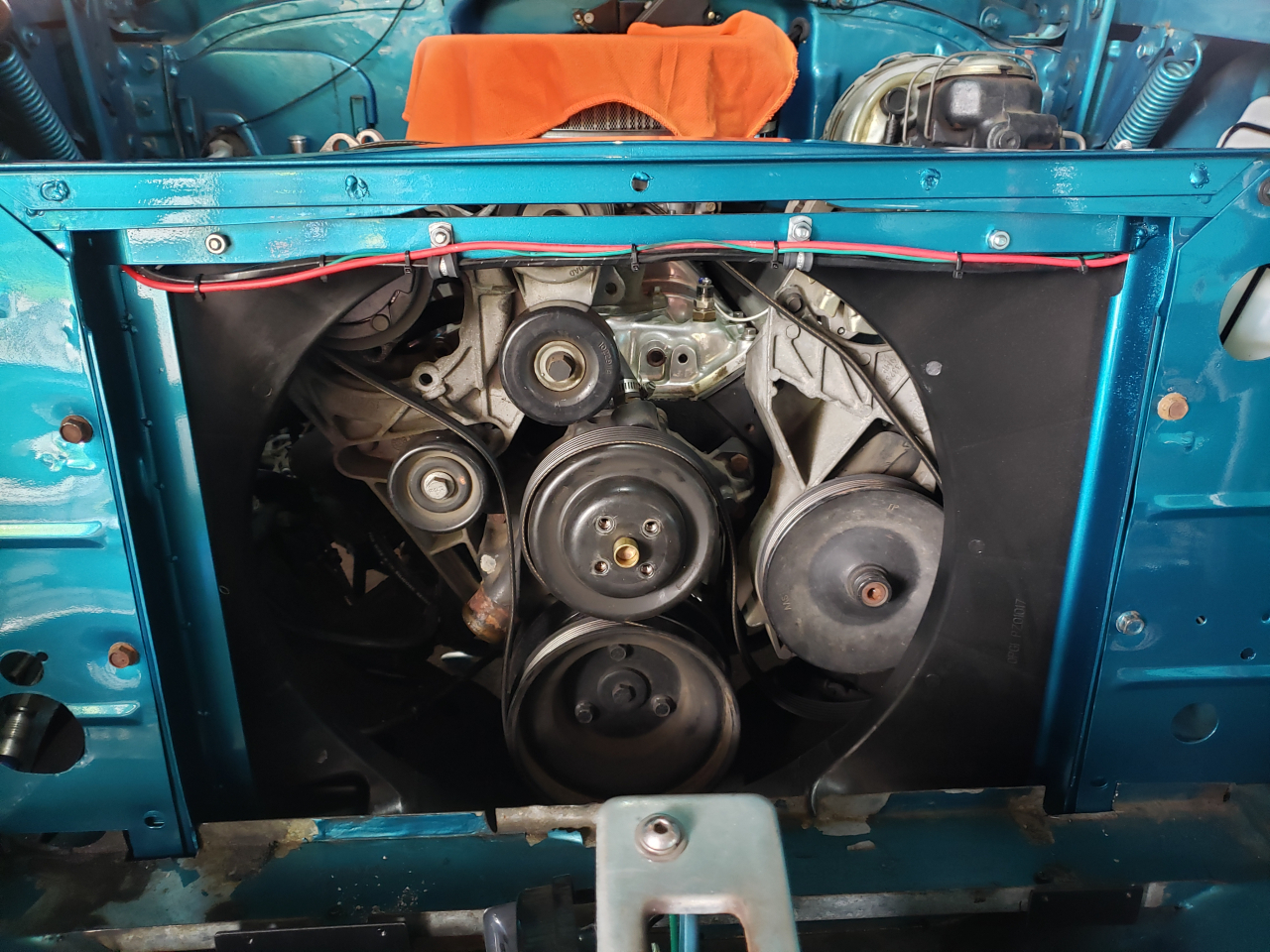

■ＦＡＮシェラウド取付け作業中

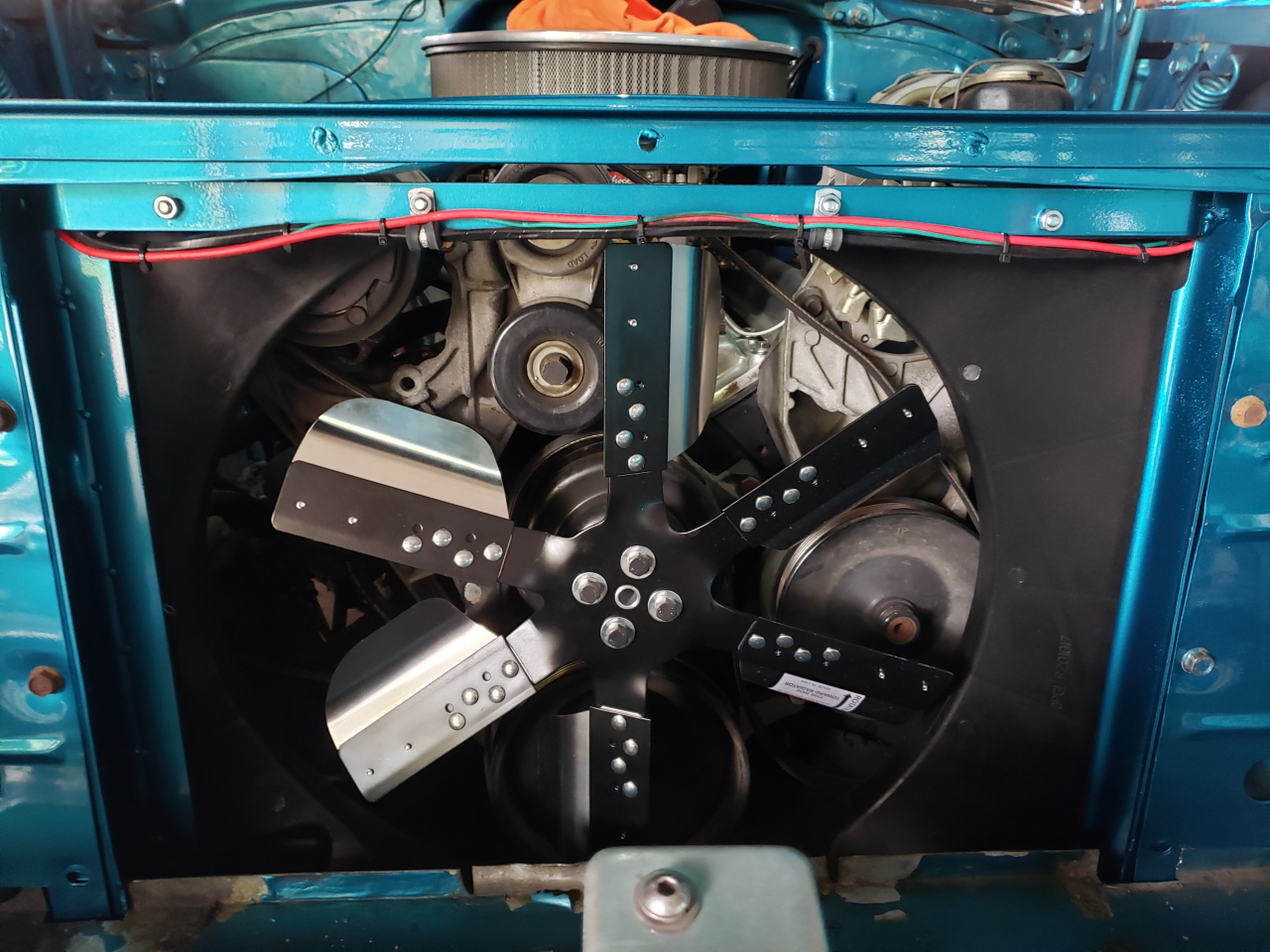

■メカニカルＦＡＮ取付け完了

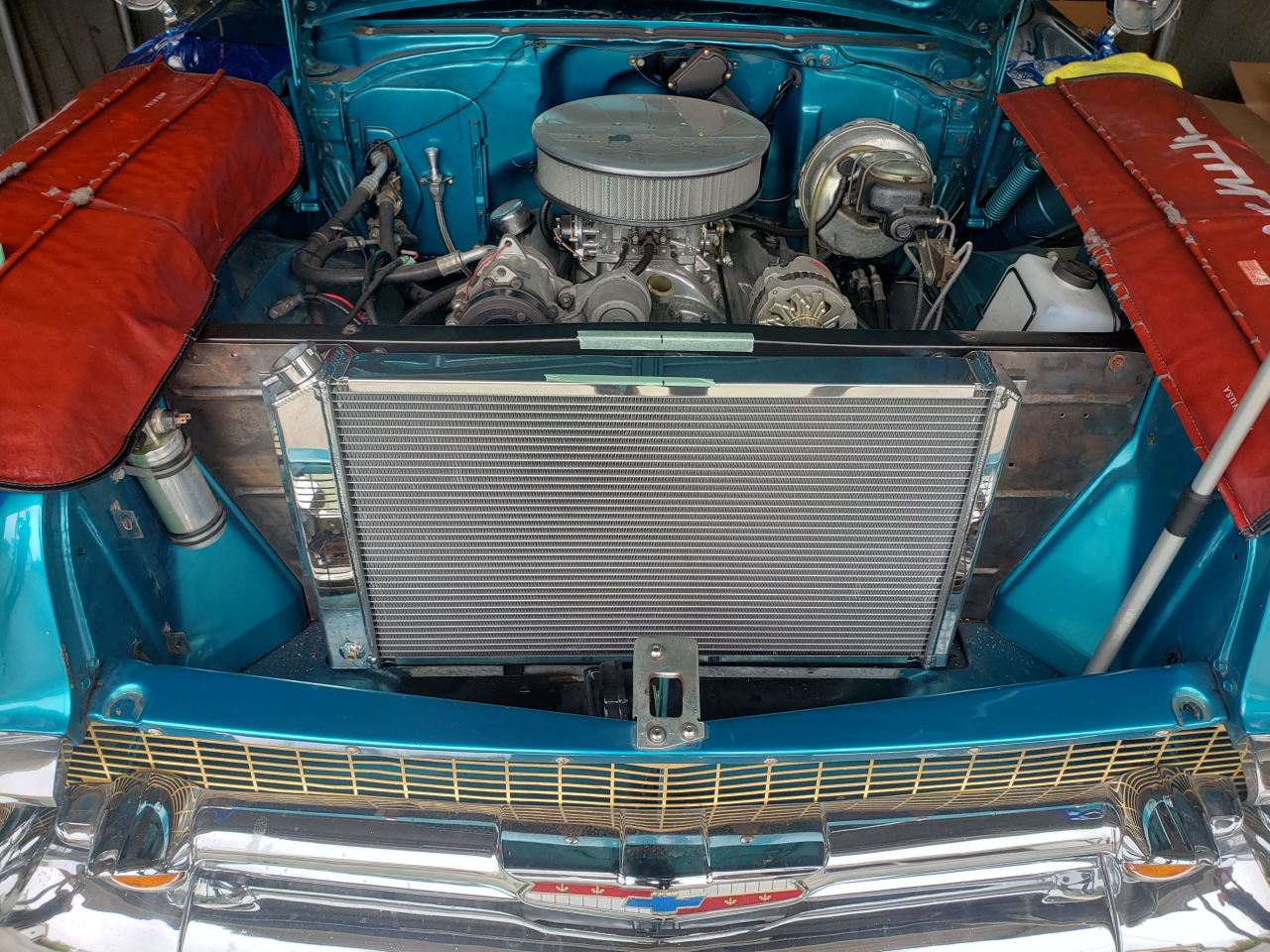

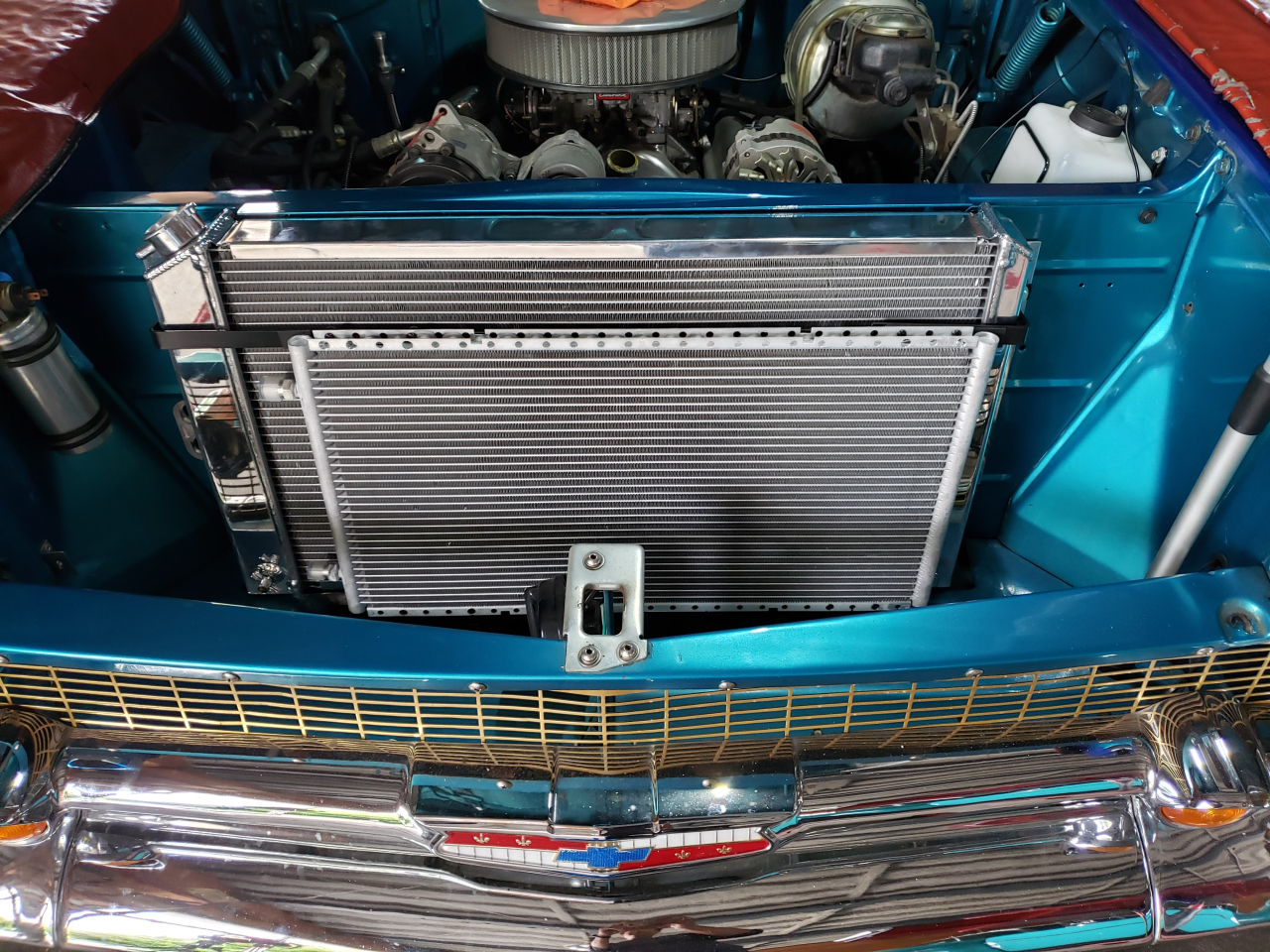

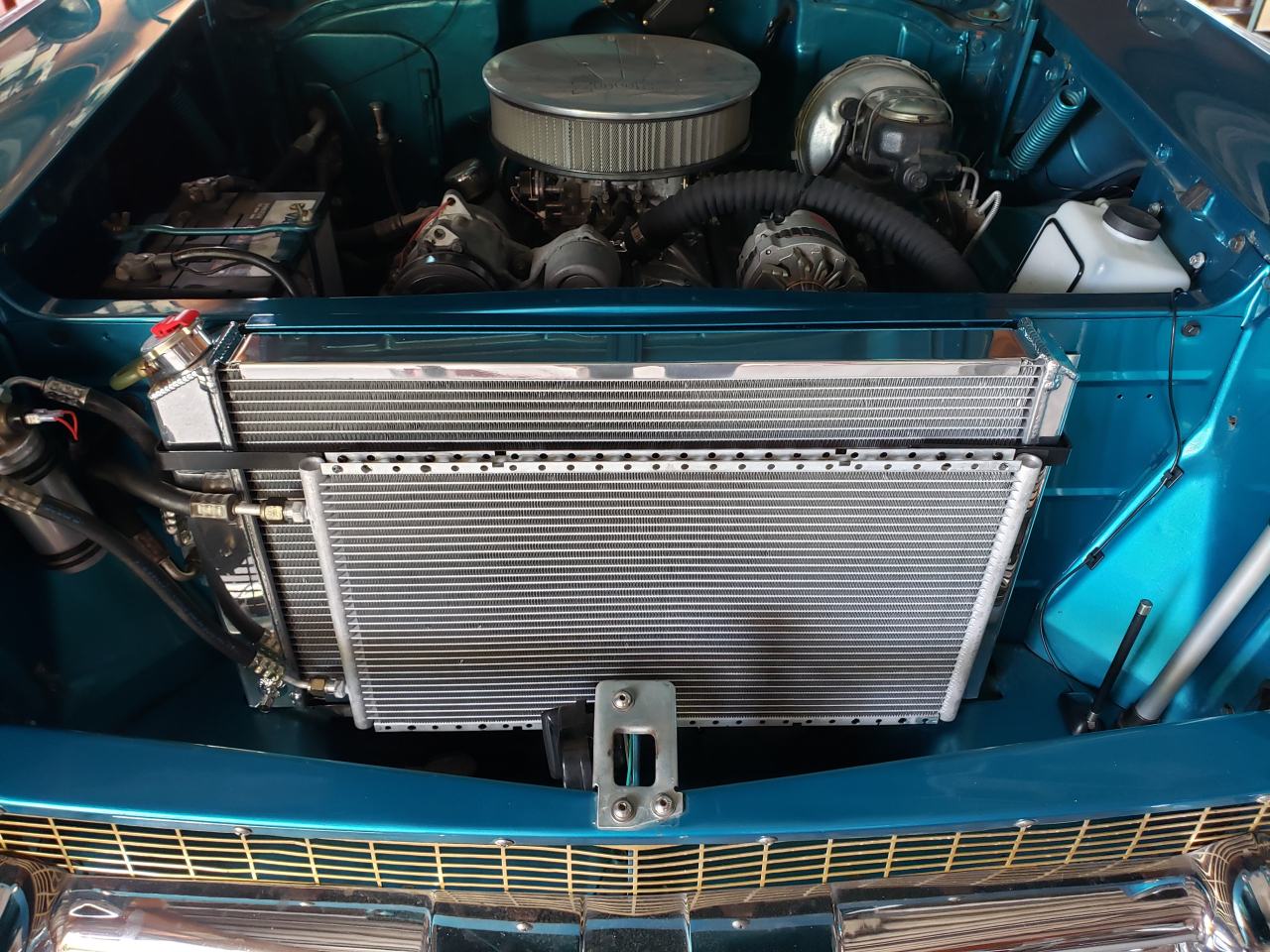

■ラジエター＆A/Cコンデンサー取付け完了
■A/Cコンデンサー配管作業中

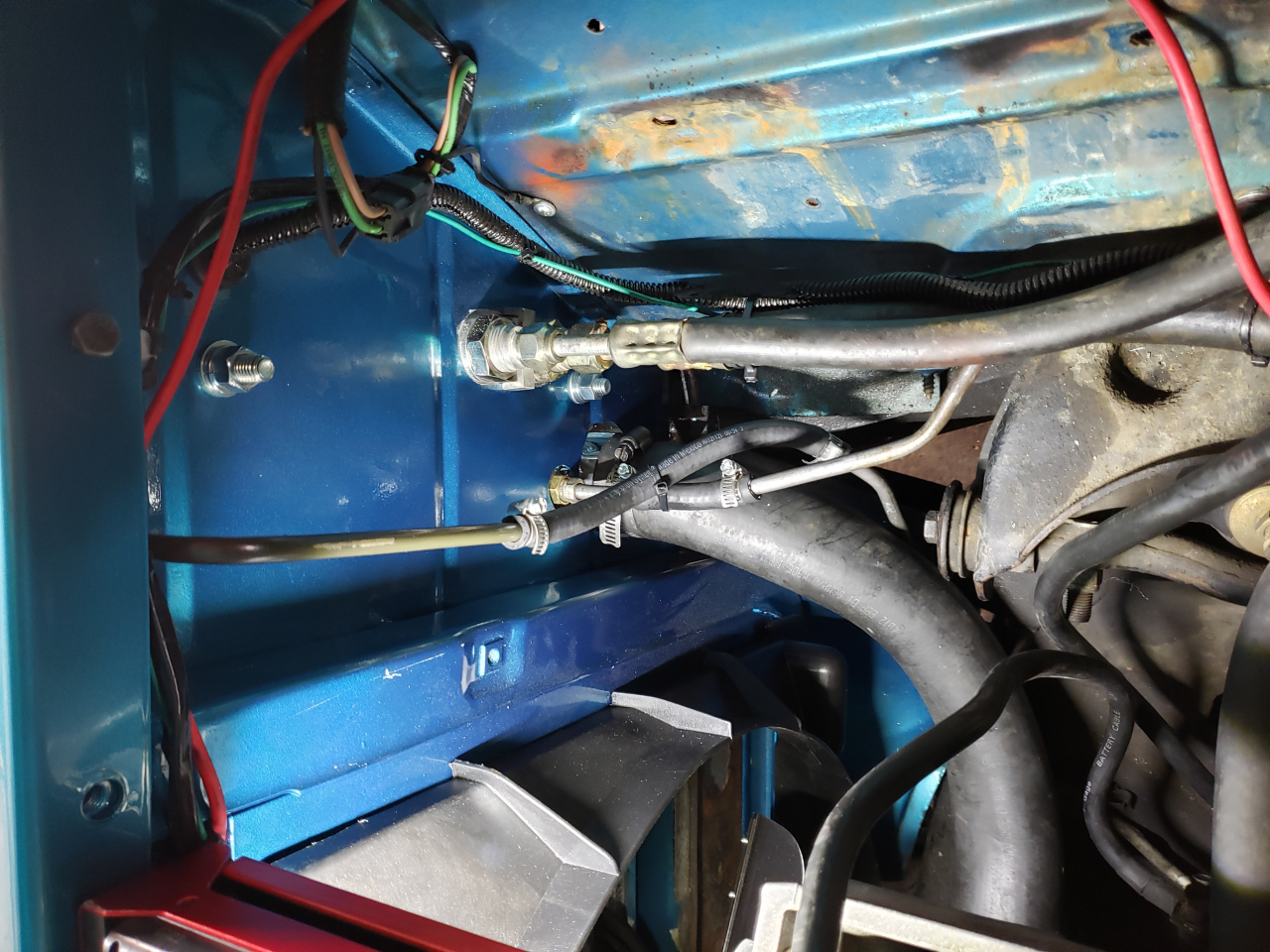

■A/Cコンデンサー配管完了

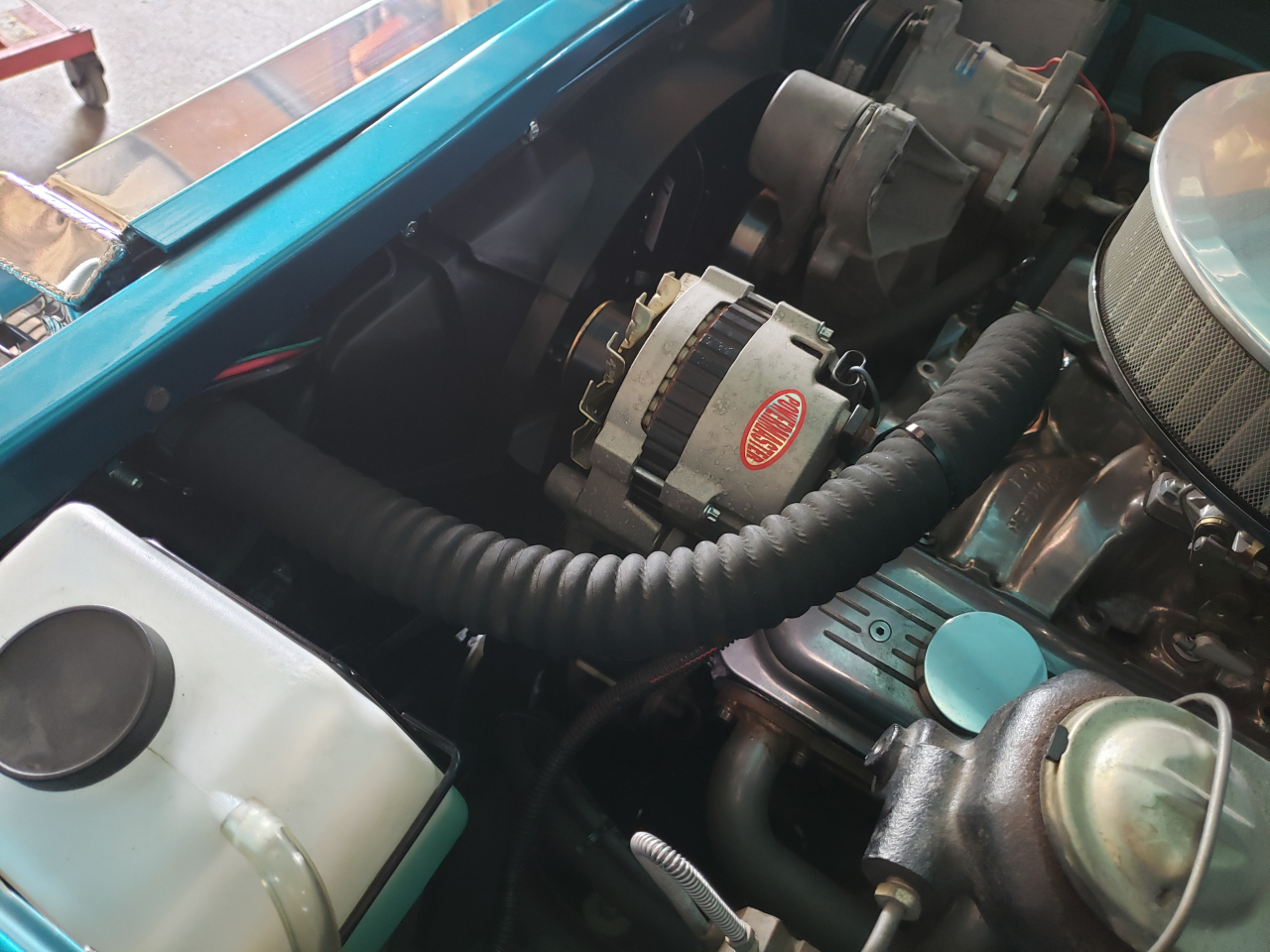

■ラジエターホース接続完了
■作業終了
